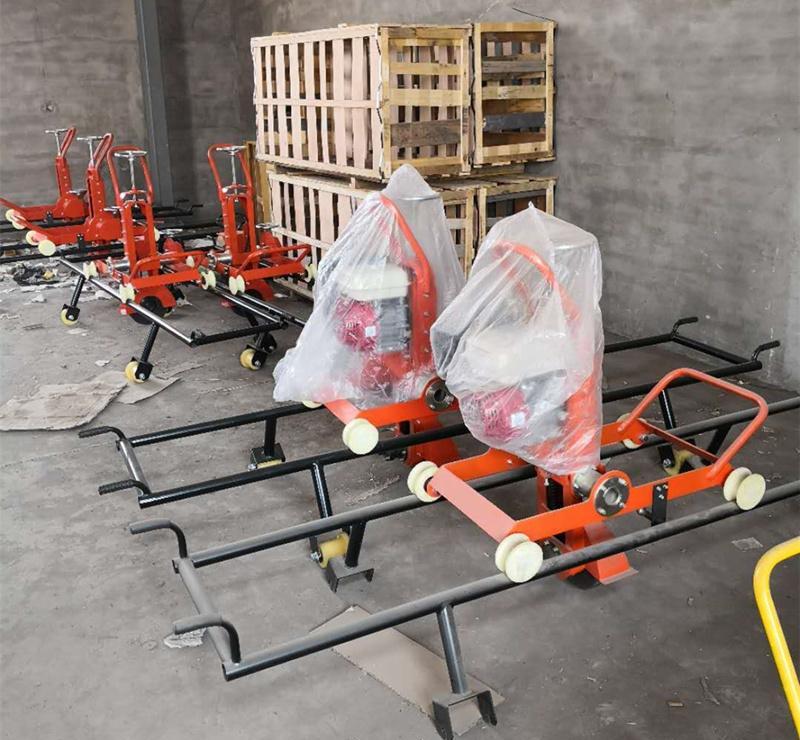

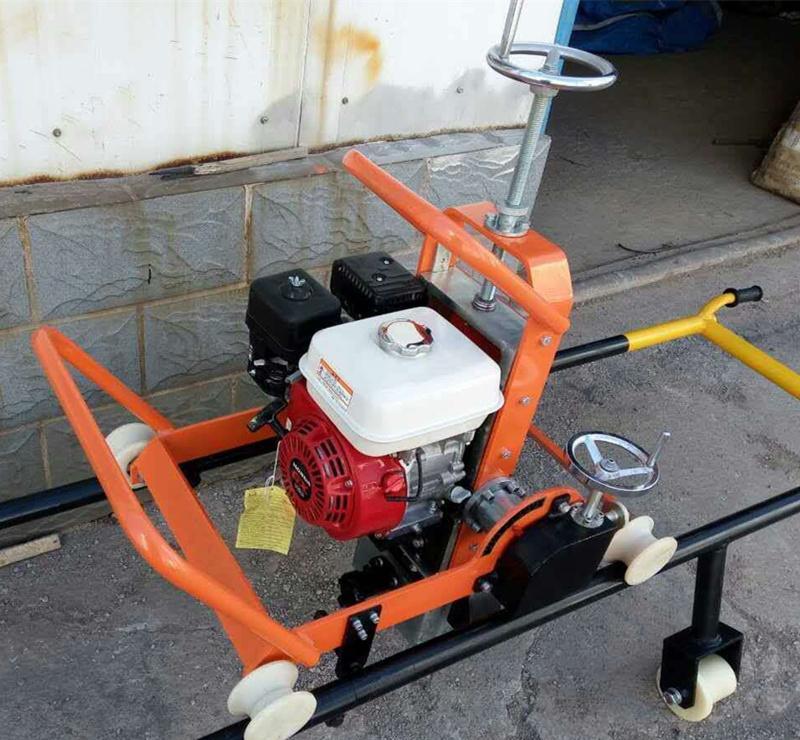

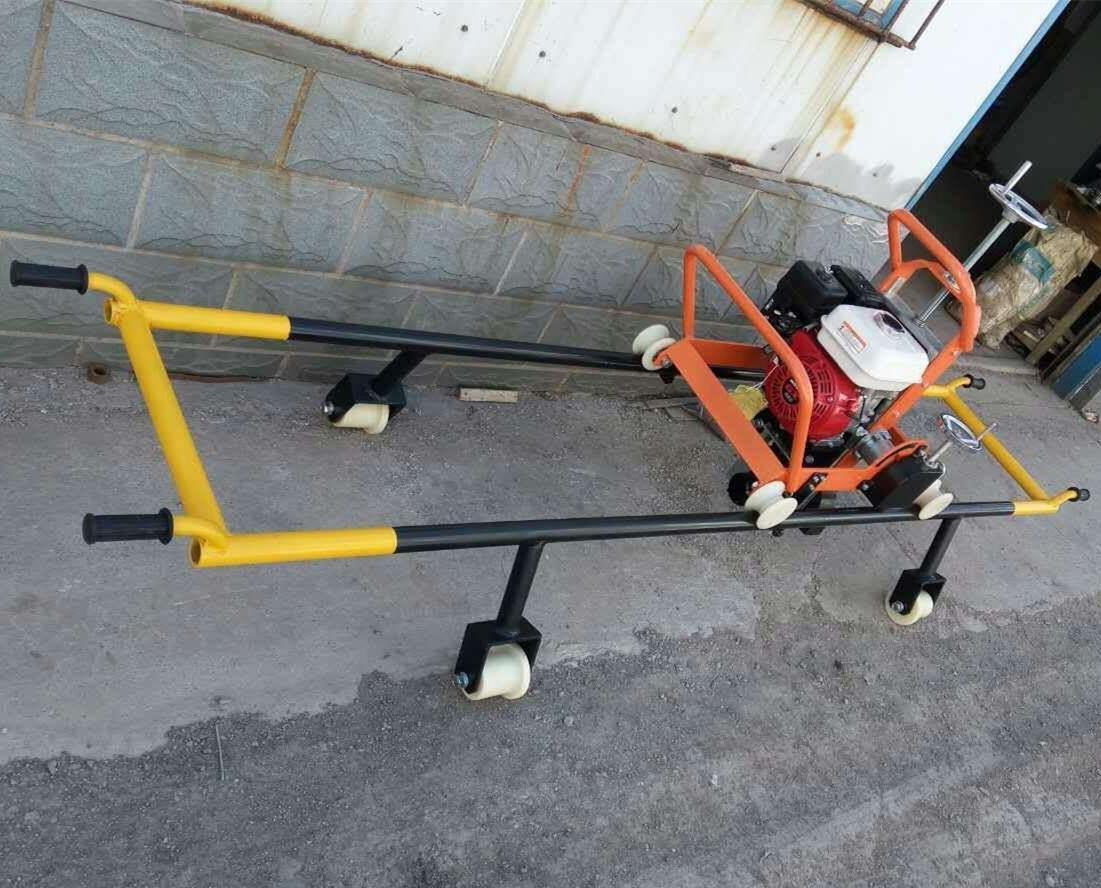

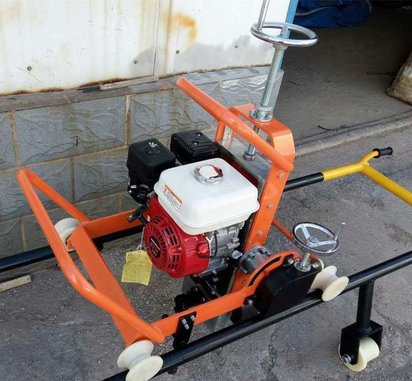

NM4.0内燃钢轨道岔打磨机 尖轨打磨机

产品详情：NM钢轨道岔打磨机使用方法 道岔打磨机制作厂家  本产品结构先进，适用于钢轨平面、侧面、圆弧面及各种角度的打磨，也适用钢轨焊接接头及各种尖轨、道岔的打磨。本机用内燃机作动力源，适用于无电源的现场作业。是工务系统专业维修铁轨的理想工具，特别是可以打磨道岔、尖轨。

基本参数：

1、美国百利通汽油机功率： 2冲程/4.4kw

2、主轴转数： 4500r/min

3、砂轮规格： Ø125×65×M20

4、磨头行程： 67mm）

5.架子纯铝合金的

型号：NGM-6.0
　　该机采用进口两冲程汽油机为动力，是用于钢轨焊接及钢轨伤损焊补后，对轨头进行仿形打磨的小型机具。适用于43-75kg/m各型钢轨在基地或现场焊接及轨头焊补后打磨作业。作为超长无缝线路铺设，断轨修复的专用机具。本机设计合理，机构紧凑，操作简单，上下道方便，打磨效率高不需电源，在现场作业机动灵活，具有先进的技术性能。钢轨经仿形打磨后不仅平顺，而且能恢复原本的轨头轮廓。
　　优点：采用进口二冲程汽油机专用的膜片式化油器，机具翻转90°时，发动机不熄火，并且输出功率稳定，保证了钢轨工作边的仿形打磨。
技术参数
1. 汽油机：单缸风冷二冲程，功率：6.0kW
2. 砂轮转速：4100r.p.m
3. 砂轮规格：筒形Ф150×Ф55×70
4. 砂轮许用线速度： 32m/s（或许用转速不低于4100r／min）
5. 砂轮行程：50mm
6. 油箱容量：4.5L
7. 走行轮跨距：1000mm
8. 手轮进给精度：0.125mm
9. 整机质量：55kg
10. 外形尺寸： 1410×500×850mm

适用范围：

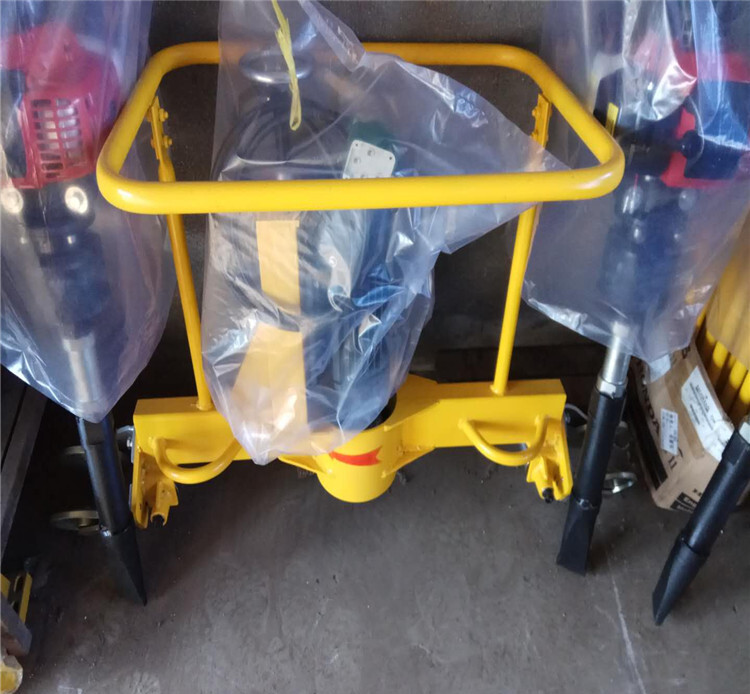

GM-I型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理，是小型移动式气压焊设备的配套产品，其装卡方便，操作简便，磨削效率高，保证了焊接钢轨端面质量的要求。

二、主要技术参数

1.电动机：

型号：                 YO7132

电源：                 380V/50Hz

    功率：                 1.1kW

    转速：                 2800r/min

2.碗形砂轮(BW)：           150×50×32

3.碗形砂轮周向速度：       Vmax=22m/s

4.外廓尺寸：               500×260×180

5.整机重量：               15kg

三、基本结构与工作原理

工作原理：把电动机的动力，直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削；又通过手扳动搬杆摆动摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

基本结构：

1、主运动—由电动机1→碗形砂轮2…组成。

    2、轴向进给运动—由转动手轮(螺母)3→摆架(电机座板)4→空心轴丝杠(导向杠)5移动…组成。

3、径向进给运动—由搬杆6→摆架（电机座板）…组成。

4、凹形卡轨钩7、顶丝8、定位螺钉9…组成。

四、使用方法与维护

1、首先要检查砂轮是否有裂纹，端面是否平整，均正常后，安装碗形砂轮（BW）。具体方法是用附带的专用套管六角扳手将锁紧六角螺母扭紧。

    2、检查电源线连接是否良好，有无漏电现象。然后将打磨机装卡在钢轨上。注意：凹形卡轨钩的内侧上表面一定要与钢轨顶面靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直，并将凹形卡轨钩与导向杆的定位螺钉扭紧。

3、启动电动机，主轴碗形砂轮开始回转，同时旋动手轮调整磨削量进行轴向进给磨削，往复摆动搬把，利用机具自重进行径向进给磨削。

4、要经常给螺旋机构、导向杆滑动面、螺母(手轮)推力槽…注入润滑剂，以减少摩擦阻力。
