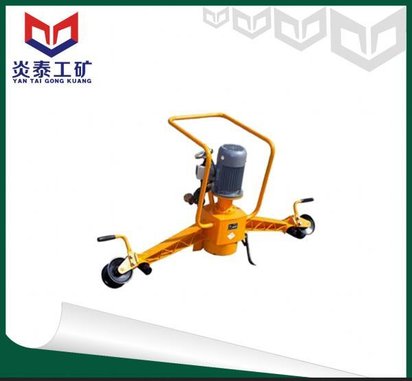

供应炎泰GM-2.2型电动钢轨打磨机

GM-2.2型电动钢轨打磨机

适用范围及特点：
GM-2.2型电动钢轨打磨机适用于43kg/m-75kg/m钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部分的打磨。具有作业效率高、磨削质量好、操作简便、上下道方便等优点，是铁路工务大修、维修及抢修的必备工具。

主要技术参数：
1、电动机
型号： Y90L—2
电压： 380V三相
转速： 2840r/min
功率： 2.2kW
2、砂轮
杯型砂轮： 150×80×32
螺栓紧固平形砂轮 150×60×55
3、主轴转数： 3700r/min
4、滚轮跨距： 1000mm
5、整机质量： 70kg
工作原理：
工作原理：GM—2.2型电动钢轨打磨机，以电动机为动力（回转运动），通过同步带轮传递给杯型砂轮使其产生回转运动，同时通过一个能转的手轮来调整砂轮的进给量，从而达到打磨钢轨的目的。
基本结构：
由机架、电动机、扶栏、手轮、挂轮、仿形滚轮、砂轮、拎钩组成。操作方法：
1、将打磨机放在钢轨上，通过两仿形滚轮6移动，挂轮5须与两侧钢轨相接触并回转自如。
2、顺时针转动手轮4时，杯型砂轮7下移。
3、获得良好的打磨质量，须按两步进行。
粗打磨：打磨机沿钢轨移动，逐步放下砂轮，打磨至离轨面1mm，打磨应从轨面开始，再打侧面。打磨钢轨另一侧时，必须调转打磨机。
精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当基准滚轮就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应稍稍放下砂轮。
4、打磨完成后，必须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨。
5、打磨机主轴的滚动轴承组合，滚轮的滚动轴承组合，要定期的注入和更换润滑脂，进给运动的螺旋副及其支承要定期的注入润滑脂。

注意事项：
（一）使用前的安全措施：
1、检查电动机及接线是否漏电、安全地点空载启动2次以上
2、钢轨打磨机由一人操作，双手持机。
3、打磨时操作人员必须穿戴适当的防护用品：眼镜、手套等。
4、如打磨火星落到或接近易燃物，应采取防护措施，避免火情。
（二）操作事故的防范：
1、不许使用转速低于4000r/min 的砂轮。
2、更换砂轮前必须停机。
3、千万不可使用已损坏的砂轮。
4、更换砂轮后空转30秒，在试转过程中其他人员必须远离现场。
5、定期测量砂轮，检查紧固螺母是否松动。
6、必须牢固安装安全防护罩。
7、砂轮应存放在干燥的位置。
