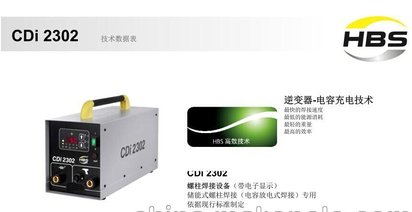

CDi2302 HBS储能式螺柱焊机

CDi2302 HBS储能式螺柱焊机

　　　　　　　　　　

型号：CDi 2302

焊接范围	M3至M8 （最大M10），直径2至8mm （最大直径10mm）
焊接材料	低碳钢、不锈钢、铝和黄铜
焊接速度	M3 = 33 个螺柱/分（充电电压60 V）  M8 = 12 个螺柱/分（充电电压170 V）  （M10 = 9 个螺柱/分（充电电压210 V））
电容电量	99,000 μF
焊接时间	1至3毫秒
焊接能量	2,400 Ws
充电电压	50至220V （无级调压）
主电源	230 V，50/60 Hz，10 AT
供电电源	电容器
冷却方式	F （温控冷却风扇）
保护等级	IP 23
尺寸 长x宽x高	480 x 205 x 250 mm （不含手柄）
重量	17 kg

应用

   ●　特别适用于薄板焊接（厚度至少为 0.5mm）

焊接方式

   ●　接触式焊接

   ●　间隙式焊接

特点

   ●　微处理器控制器 – 可精确控制焊接时间，提升焊接可靠性以及操作便利性

   ●　功能监控 – 在通电后进行自动功能测试；监控所有内部系统功

   ●　错误代码显示 – 数字显示

   ●　程序库功能 – 通过选择螺柱直径可自动匹配充电电压值，并且通过方向键可以进行电压值微调

结构

   ●　操作极为简单

   ●　设计紧凑

   ●　坚固耐用 – 粉末涂装不锈钢外壳，适合环境恶略的车间和现场使用

安全性

   ●　集成电源滤波器（防止电压峰值波动影响）

   ●　适用于网压波动较大的施工现场– 在临界网压（-25% +20%）下亦可使用

   ●　通过EMC 测试（DIN EN 60974-10）

   ●　通过高电压测试（DIN EN 60974-1）

   ●　记录电容器成型，以保证螺柱焊接电容器的质量

   ●　自成型电容器使用寿命更长，可靠性更高

   ●　重复焊接触发锁定 – 防止在已经焊接的焊钉上再次实施焊接

   ●　充电装置和螺柱焊接设备内部的温度控制 -在焊机过热的情况下自动关

   ●　温度调节冷却风扇 – 降低螺柱焊接设备工作的噪音和粉尘影响（提高系统可靠性）

   ●　最佳保护以抵抗外界干扰

   ●　保护等级：IP 23

焊接特性

   ●　显示 – 无级可调功率设置（通过设定开关进行电极转换）；通过LED显示屏方便监控所有功能

   ●　功能强大 – 内置备用功率

   ●　即使将焊接电缆与接地电缆接反，也可更改焊接电压极性，进行无故障焊接

   ●　使用专门的电容器（为螺柱焊接特别设计）

焊接过程：

焊接效果：

适配螺柱焊枪
