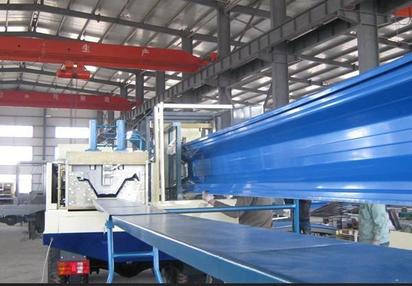

PRO914-610 车载式大跨度无梁拱形彩钢屋面板辊压成型机

主要技术参数:

尺寸:8900 mm × 2230 mm × 2300 mm

总重量:约15000KG

总功率:17.9KW

打弯功率:3.0 KW+1.1KWx2

咬口功率:2.2 KW

剪切功率:3.0 KW

成型功率:7.5 KW

工作速度:直板部分: 15 m/min

拱板部分: 13 m/min

咬口部分: 16 m/min

进板宽度:914 mm

出板宽度:610 mm

辊数:14道

控制体系:PLC或手动

切割材料:铬12钼钒

彩板利用率:66.7 %

板厚:0.6-1.5 mm

辊的材质:45号钢，镀锌

轴的材质:45#钢，高温淬火镀硬铬

切割类型:辊压成型，定长切割

电力标准:380伏特/50赫兹/3相电

凹槽深度:203 mm

最大跨度: ≤ 42m

装运条件:40英尺高柜

特点：

1.机器辊轴都是由45号钢制作，高频淬火，镀硬铬

2.机器拱形成型部分叶片厚10毫米，数控铣片。

3.出板长度有电子计量器或机械计量器两种仪器计量。

4.拱板弯曲度的调整采用了助力手轮和计数器，操作简单，保证了质量和尺寸的精度。
5.吊具轻巧（美国吊具为30KG，我公司吊具为2KG），便于装卸，吊装速度快。
