供应大型系列三辊卷板机 卷板机特点 巨力锻压

1、设备技术参数

2、用途

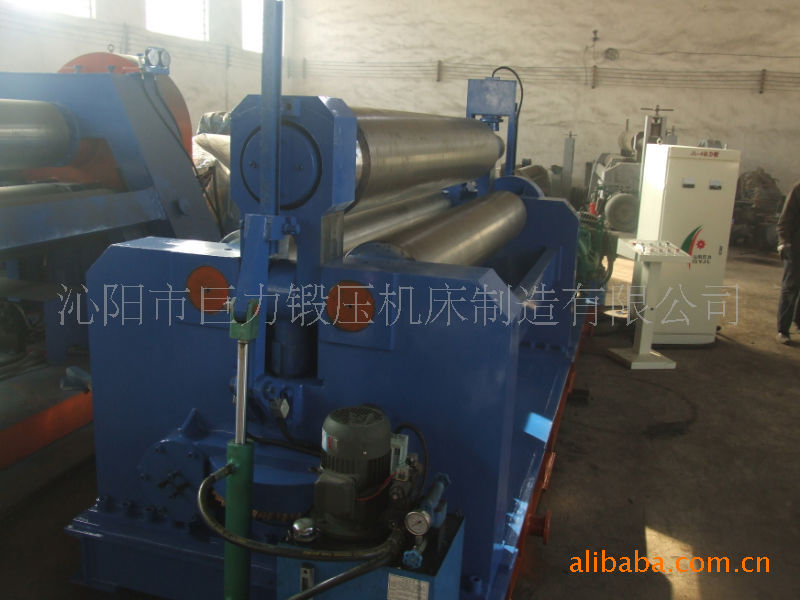

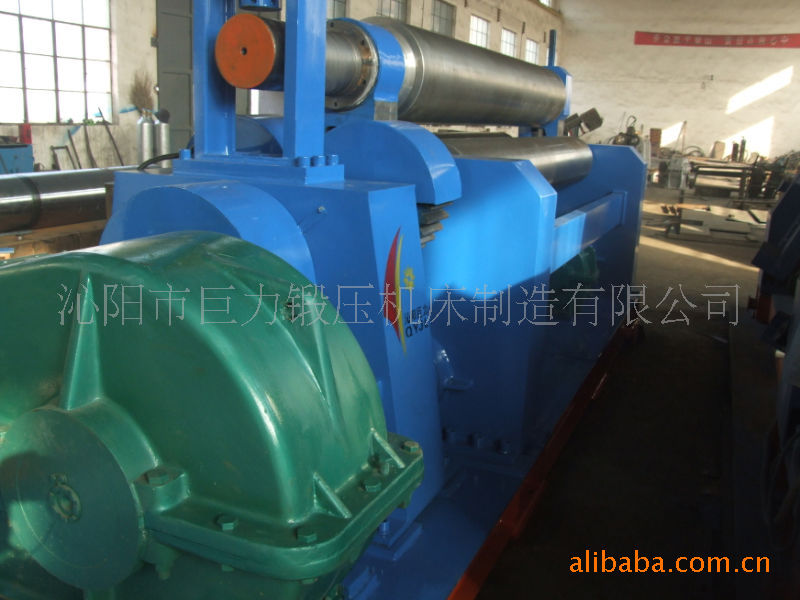

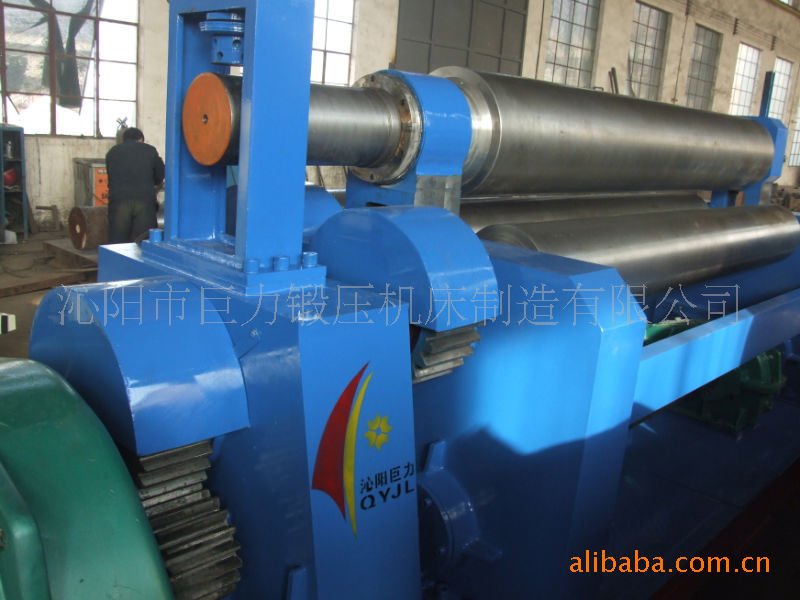

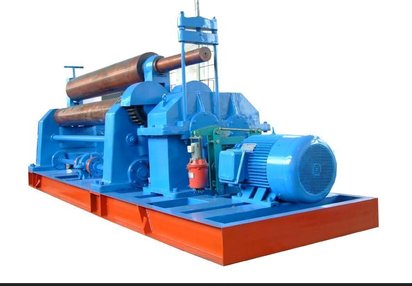

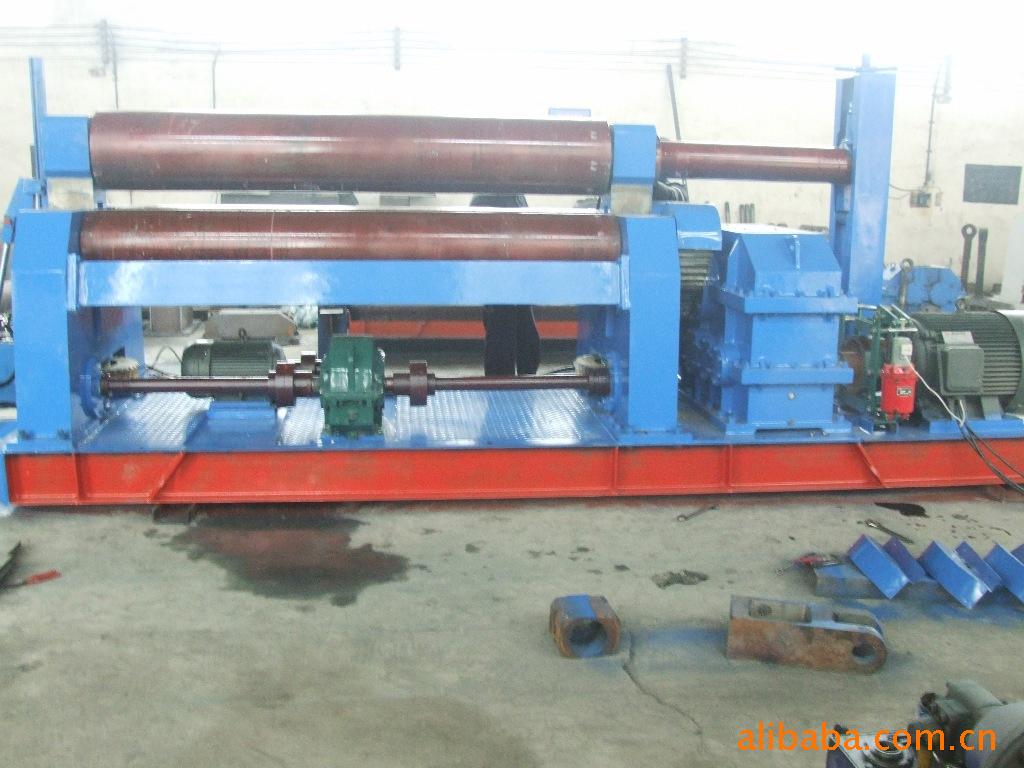

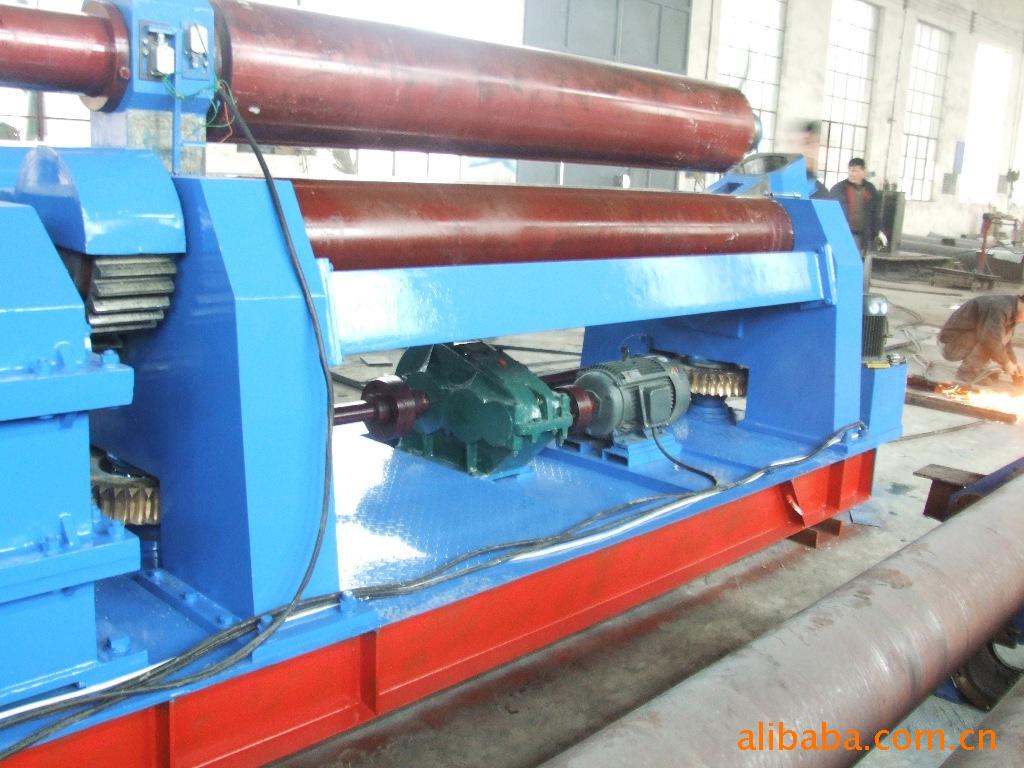

    三辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成型、弯曲工作，可以将板材弯卷成各种规格的筒型、弧型，设备装配有卷锥装备，可同时进行锥形工件的卷制。

本机为三辊卷板机，上辊升降为机械传动，两下辊为主动辊，上辊前侧轴承体的翻转、复位靠油缸驱动完成，上辊升降动作由两机架下方的涡轮涡杆传动完成，确保其卷制过程中的稳定性，左右机架为该卷板机的主体，采用焊接结构，安装在整体焊接底座上，与主体尾部的主传动系统、液压系统构成整机。机械的各动作由电器集中控制，由操作台操作。该设备结构紧凑，工艺简单，可减轻工人的劳动强度，主传部分由电机、制动器通过卷板机专用减速器以每分钟约4米线速度完成板材卷制。

3、供货范围

1、机体                         2、电控部分

3、液压装置                      4、次电机线路配件及必要的材料（电机线路控制柜到执行机构的接线）

5、液压管件配件及必要的材料      6、油漆

7、技术资料（产品合格证、使用说明书、电气原理图、电气接线图与易损件图等）。

4、电器部分

机械各动作均由电控系统集中控制，按钮操作。

系统主要技术指标如下：

系统工作为380V    50Hz

环境温度为-5～45℃

相对温度为5～8%

平均无故障时间为20000小时

为完成降压启动设备加装频敏变阻器。

5、三辊卷板机设计、制造、安装和验收标准

JB/T8796-1998     卷板机、精度

JB/T1829-1997     锻压机械通用技术条件

GB17120-1997      锻压机械安全技术条件

JB/T8609-1997     锻压机械机械焊接技术条件

JB/ZQ4000.5       铸件通用技术条件

JB/ZQ4000.9       装配通用技术条件

JB/ZQ4000.10      涂装通用技术条件

GB3766-83         液压系统通用技术条件

GB/T5226.1-1996   工业机械电气设备

6、设备主要配置
