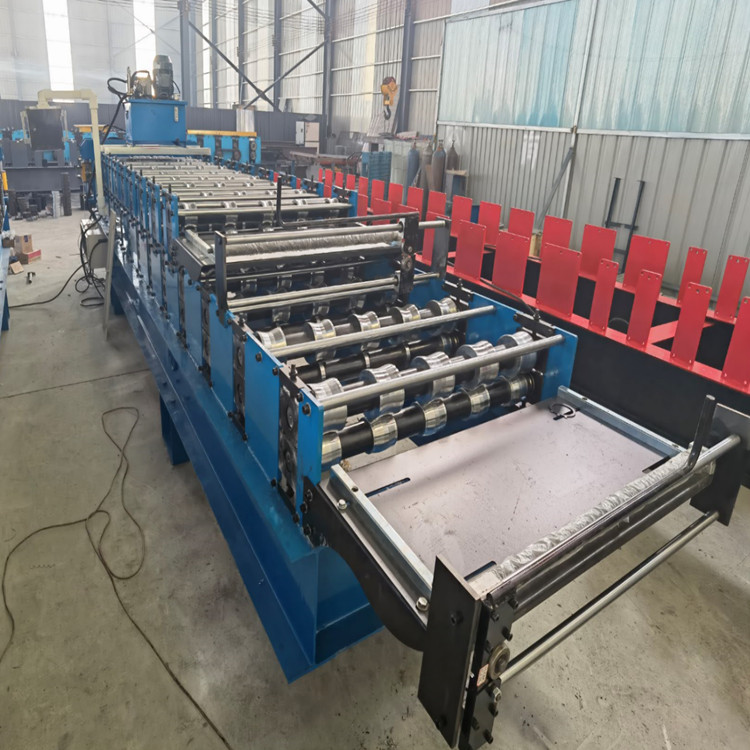

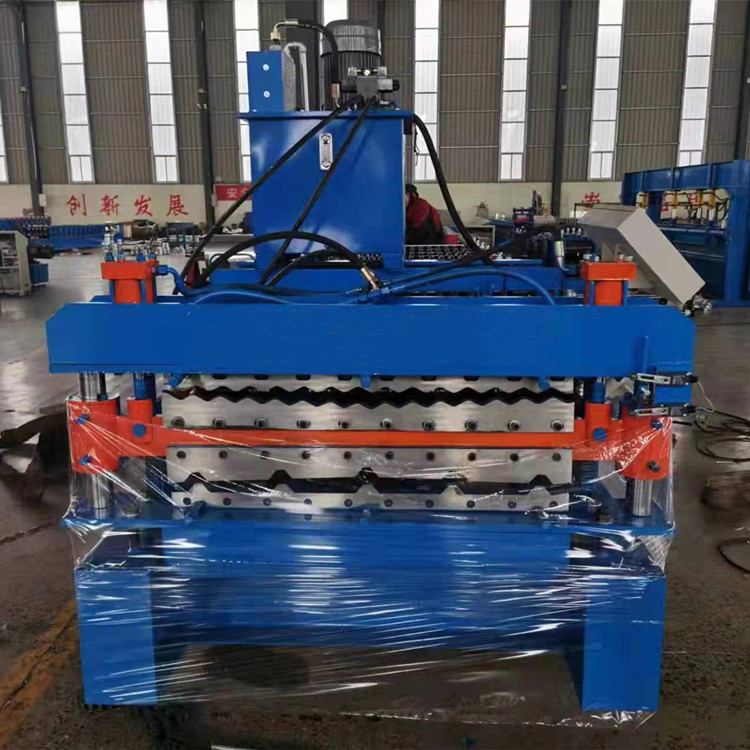

供应840 850双层顶板卷板机 彩钢瓦压瓦机 源厂直供

840/850双层顶板卷板机

名称: 屋面板卷板机

型号: YX840/850

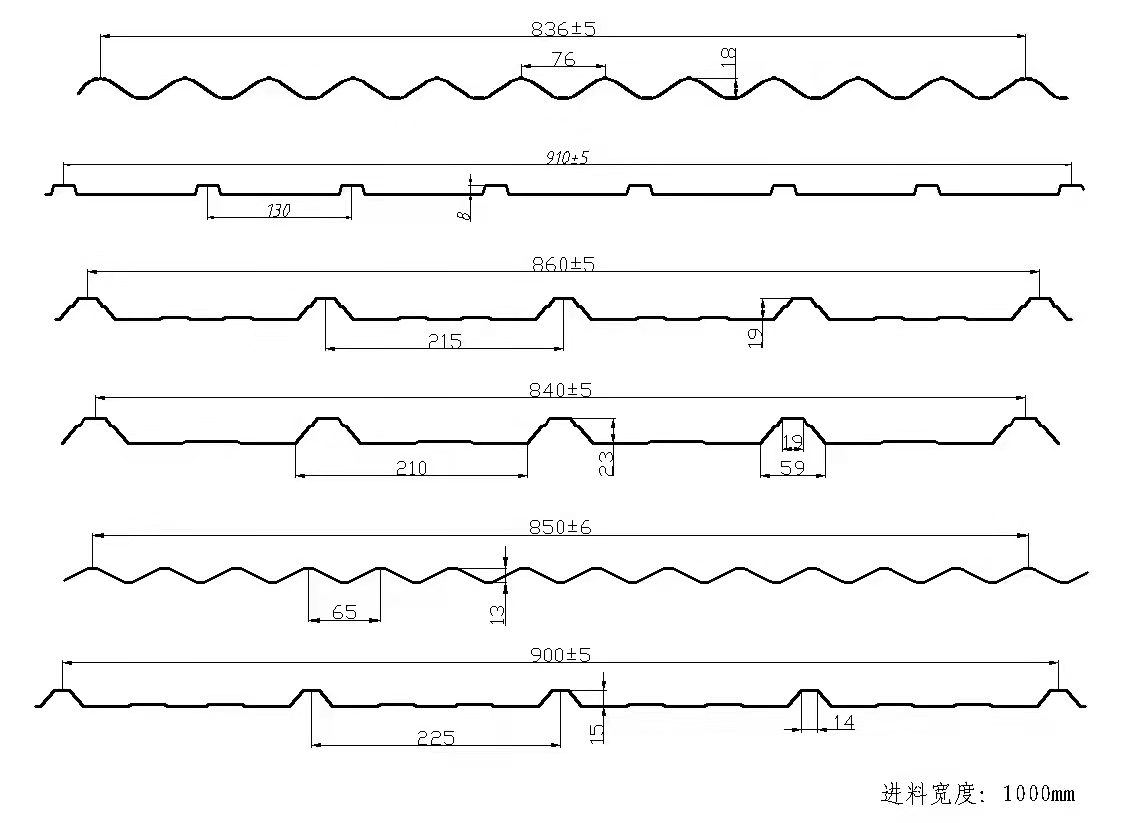

波形图:

工艺流程：

开卷→导向进料→辊压成型→定长切断

备件：轴承1个，磁性阀门1个，上料架1个，链1个，微型继电器1个，限位开关1个

机器部件清单:

主要技术参数:

1.开卷机
(1)宽度:1000毫米
(2)内径:Φ450 - Φ550 mm

(3)外径:1500mm

(4)装载能力:5000公斤

2.辊轧成形机
(1)材料厚度:0.3-0.8 mm

(2) 辊站:9/11组
(3) 滚轮材质:优质45#钢抛光，镀铬HRC55-60°

(4)轴材料:采用优质45#钢

(5)轴直径:70mm

(6)框板厚度:14mm

(7) 底部框架:30# h型钢

(8) 电机功率:3kw

(9) 驱动类型:1.0链

(10)速度:8-12m /分钟

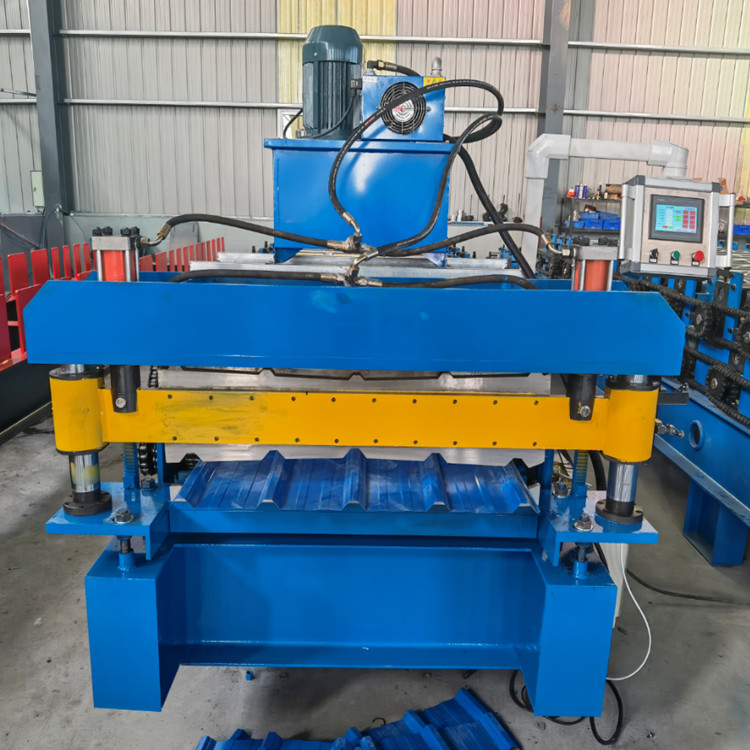

3.切断设备

(1) 模块材料:钢处理后

(2)热处理硬度:HRC55 - 60°
(3)截止形式:液压、自动截止
(4)液压站电机:3kW

4. PLC控制箱
(1)类型:触摸屏PLC变频控制系统
(2) PLC品牌: Delta

(3)长度误差:±2毫米

(4)语言:英语和汉语

(5)电压:380 v / 50 hz   3个阶段

 (视客户需求而定)

5.液压泵站

(1)电机功率:3kw
(2)油型:46#液压油
(3) 泵品牌:中国品牌

(4) 冷却风扇

6.生产支持表

(1)无电源类型
(2) 长度:2米

7.备件

链条x1，轴承x 2，限位开关x1
