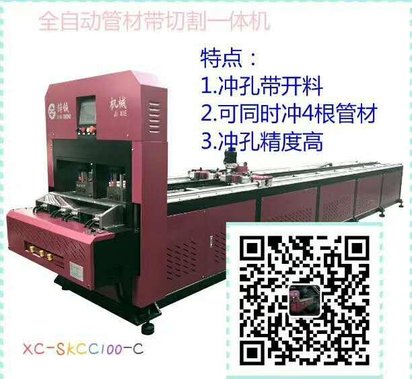

佛山锌铖机械 全自动冲孔带切割一体机 效率比普通冲床高5倍以上

o

数控自动冲床设备    XC-SKCC-100-A

介绍

全新上市自动数控液压管材冲床，采用了台系控制系统及台达的伺服、人机界面、适用于锌钢护栏、货架，防盗窗、展示架等管材冲孔，该机在锌钢护栏厂家和不锈钢市场得到非常认同。可加工直径在Ф80、壁厚2.5mm内的钢管、铁管，铝管及铜管，亦可加工80×80mm以下、壁厚2.5mm内的不同材质的方管及异型管。有良好的稳定性、重复性好、效率高的特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，冲孔平整无毛刺，定为准确，可批量生产各种新型锌钢护栏冲床、管材冲孔防盗网（菱形防盗网、梅花管防盗网、圆管方管防盗网、亦可做护栏、货架等冲孔使用）。整机夹紧、工件定位(X坐标)由伺服驱动，自动送料和退料整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便、并可存储200个以上产品的加工参数，一次可以同时冲两支同一规格管孔距精准，一人可以管理2-3台机是锌钢护栏，防盗网，门花，货架和展示架行业最理想的冲孔设备。　　　 采用液压系统做为冲孔主动力,优点:安全,噪音小,速度快等. 1电机功率380V/11KW电机,选用进口或国产知名品牌油泵和电磁阀. 2:冲孔效率: 单次可同时冲两支等孔距管,相当于普通两人操作. 冲孔速度:50-70次/分(同时冲两支管,孔数应X2)　　　 3:冲孔精确度:50孔±5C. 4:最大工件冲孔长度:5900M.单次送料长度:1MM~6000MM 5:送料方式:采用液压/气动夹紧工件自动进料后,按孔距自动向外送料,送料方式采用台达伺是服高精度伺服电机自动控制送料. 6:运动方式:自动/手动/暂停/急停 7:特点:　　　　　1:一次可冲二支管,效率高. 　2:冲孔精度准确,提度成品率. 　3:工人劳动强度低,操作简单　4:安全性高,独特的机台及模具安全结构性设计,确保工人操作安全,做到零工伤事故. 　5:可以一次在同支管上冲不同孔距及孔数. 　6:易维护,稳定成熟的标准件系统,方便和容易维护保养,降低维护成本数控管材冲孔机是最新引进的台湾机械与电子技术的结合体。其产品具备人工智能化，大大提高生产效率的同时又提高了加工精度，且避免了生产中的主观因数（工作心情、工作疲劳度、工作厌倦度）带来的生产作业的不稳定性和生产作业的安全隐患，而新型锌达铖自动冲孔机自动送料机构；一个工人（单）双线同时启动，允许同时进行两种类型管材加工，傻瓜式操作，精确尺寸定位，可以一分钟就可完成管子的冲孔加工；无公差、忽略劳动强度带来的人工延时滞后，该机具有良好的稳定性、重复性好、效率高等特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，该机冲孔平整无毛刺，定位准确，可加工直径在Ф80、壁厚3.5mm内的铜管、铝管、铁管、钢管、槽钢、角铁及不锈钢管，亦可加工80×80mm以下、壁厚3.5mm内的不同材质的方管、圆管及异型管。我公司可为客户定制专案，提供技术辅导，为客户量身打造最适用的产品。“卓越的品质，杰出的性能，优良的服务，合理的价格”是公司对广大客户的承诺，满足客户的需要，是我们永恒的追求。工艺流程：进料——加紧定位——启动/自动——冲孔成型——出料

功能特点：

1、人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。2、控制系统：触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。3、加工范围广：通过更换模具可加工￠6-45mm的孔（可根据客户需要定制）。4、本机能在复杂形状的管件上加工全孔或半孔。5、本机可连续加工孔，并可储存200个产品的加工参数。6、产品检索方面，可按序号检索、编号检索、亦可逐行检索。7、机床调整方便，换模迅速，可大大节省调机时间。8、自动化加工产品一致性好、产品质量更稳定。

全自动设备类型

全自动管材冲孔机/全自动镀锌管护栏冲床/全自动阳台护栏冲孔设备/全自动栏杆护栏冲床/全自动数控护栏冲孔机/全自动货架冲床/全自动防盗窗冲孔机/全自动镀锌阳台护栏冲床全自动冲床 。

参考数据

 1.单次可以同时冲两根管 2.冲孔速度:50-120次/分(同时冲两支管,孔数应X2 3:冲孔精确度:50孔±5C. 4:最大工件冲孔长度:2.2M.单次送料长度:1MM~6000MM 5:送料方式:采用齿条传动液压/夹紧工件自动进料后,按孔距自动向外送料,送料方式采用台湾台达高精度伺服电机自动控制送料. 6:运动方式:自动/手动/暂停/急停 7:特点: 1一次可冲二支管,效率高. 2:冲孔精度准确,提度成品率. 3:工人劳动强度低,操作简单,好招工人及容易留工人4安全性高,独特的机台及模具安全结构性设计,确保工人操作安全,减少工伤事故.5:可以一次在同支管上冲不同孔距及孔数. 6易维护,维定成熟的标准件系统,方便和容易维护保养,降低维护成本 采用台湾原装正品伺服控制系统,而绝非采用国产伺服,原材料决定品质 采用全数字信号处理系统,而绝非采用模似脉冲信号处理系统,保证冲孔精度 采用独立开发操作系统,傻瓜式人机界面操作,直接输入孔数,孔距即可,专注于管材类冲孔设备及模具研发的工厂.其公司产品液压高速冲床及自动校正安全模具一经上市,便得到不锈钢防盗网,锌钢护栏,货架,门花这四大行业高度认可和赞杨及变革.数控系列全自动冲孔机,是公司针对管材冲孔,工人劳动强度大,孔距不准等诸多问题而开发一款高效率,易操作的智能型冲孔设备.它有效的降低了工人的劳动强度,及保正了冲孔的精准性,提高了成品率.降低了企业成品.是目前管材冲孔行业最先进的冲孔设备.

设备概述：
锌铖数值单【双】缸直线冲孔机、护栏、各规格的管材，可加工直径在Ф80、壁厚2.5mm内的锌钢、铝管及钢管，亦可加工80×80mm以下、壁厚2.5mm内的不同材质的方管及异型管。该机具有良好的稳定性、重复性好、效率高的特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，该机冲孔平整无毛刺，定为准确，可生产各种新型防盗网（菱形防盗网、梅花管防盗网、圆管方管防盗网、亦可做门花、护栏、货架等冲孔使用）。整机夹紧、升降等机构采用液压控制，工件定位(X坐标)由伺服驱动，整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便、并可存储200个以上产品的加工参数。

功能特点：
1、 人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。
2、 控制系统：触摸屏操作界面+FATEK数字控制系统+台达伺服系统。
3、 加工范围广：通过更换模具可加工￠6-45mm的孔（可根据客户需要定制）。
4、 本机能在复杂形状的管件上加工全孔或半孔。
5、 本机最多可连续加工无限个孔，并可储存200个以上产品的加工参数。
6、 产品检索方面，可按序号检索、编号检索、亦可逐行检索。
7、 机床调整方便，换模迅速，可大大节省调机时间。
8、 自动化加工产品一致性好、产品质量更稳定。

二、主要技术参数：
