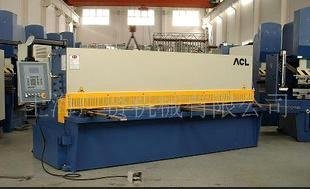

供应液压摆式剪板机

供应液压摆式剪板机

产品详情 品牌/型号：ACL/QC12Y-4*2500 是否提供加工定制：是 类型：剪板机 品牌：ACL 型号：QC12Y-4*2500 主电机功率：7400（kw） 重量：4800（kg）kg 可加工尺寸：2500（mm） 滑块行程调节量：100（mm） 原理：冷成型 剪切角：6.5 剪切次数：40（次/min） 动

8.17

库存 999

产品详情
  • 品牌/型号：ACL/QC12Y-4*2500
  • 是否提供加工定制：是
  • 类型：剪板机
  • 品牌：ACL
  • 型号：QC12Y-4*2500
  • 主电机功率：7400（kw）
  • 重量：4800（kg）kg
  • 可加工尺寸：2500（mm）
  • 滑块行程调节量：100（mm）
  • 原理：冷成型
  • 剪切角：6.5
  • 剪切次数：40（次/min）
  • 动力类型：液压
  • 控制形式：人工
  • 作用对象材质：金属
  • 适用范围：通用
  • 适用行业：不锈钢制品
  • 产品类型：全新
  • 是否库存：是

一.机器型号

QC12Y- 4×2500

二、机器主要技术参数：

序号

项目

单位

参数值

1

可剪板厚

mm

4

2

可剪板宽

mm

2500

3

侧柱间距

mm

2710

4

剪切角度

°

1.5

5

行程次数

次/min

25

6

后挡料行程

mm

600

7

工作台高度

mm

800

8

喉口深度

mm

100

9

主电机功率

KW

7.5

10

外形尺寸（L×W×H）

mm

3100×1470×1770

11

机器重量

kg

4800

1、     采用偏心轮机构，以刻度转盘的方式手动调整刃口间隙，操作简易，以适应不同板厚及材质的剪切需要。





2、     通过E10电子数显装置进行控制，可实现定程剪切。

3、     剪切次数通过E10电子数显装置进行控制。

4、     灯光线影对线装置，便于划线剪切。

5、     电动后挡料装置带手动微调及数值显示功能。

6、     电气控制集中可靠，具体如下：

Ø    动力设施均设于机身内，通过控制面板的按钮，进行操作来控制和实现。

Ø    设有脚踏开关，可通过其直接对剪切动作进行操作，方便快捷。

Ø    主要电气元件选用施耐德产品。

Ø    采用断路器来对控制电路的短路进行保护。

Ø    电机的过载和短路，通过空气开关进行保护。
