微信 18945047060 橡胶金属数控切割机水切割机

 WMT1020-AL

性能及参数：

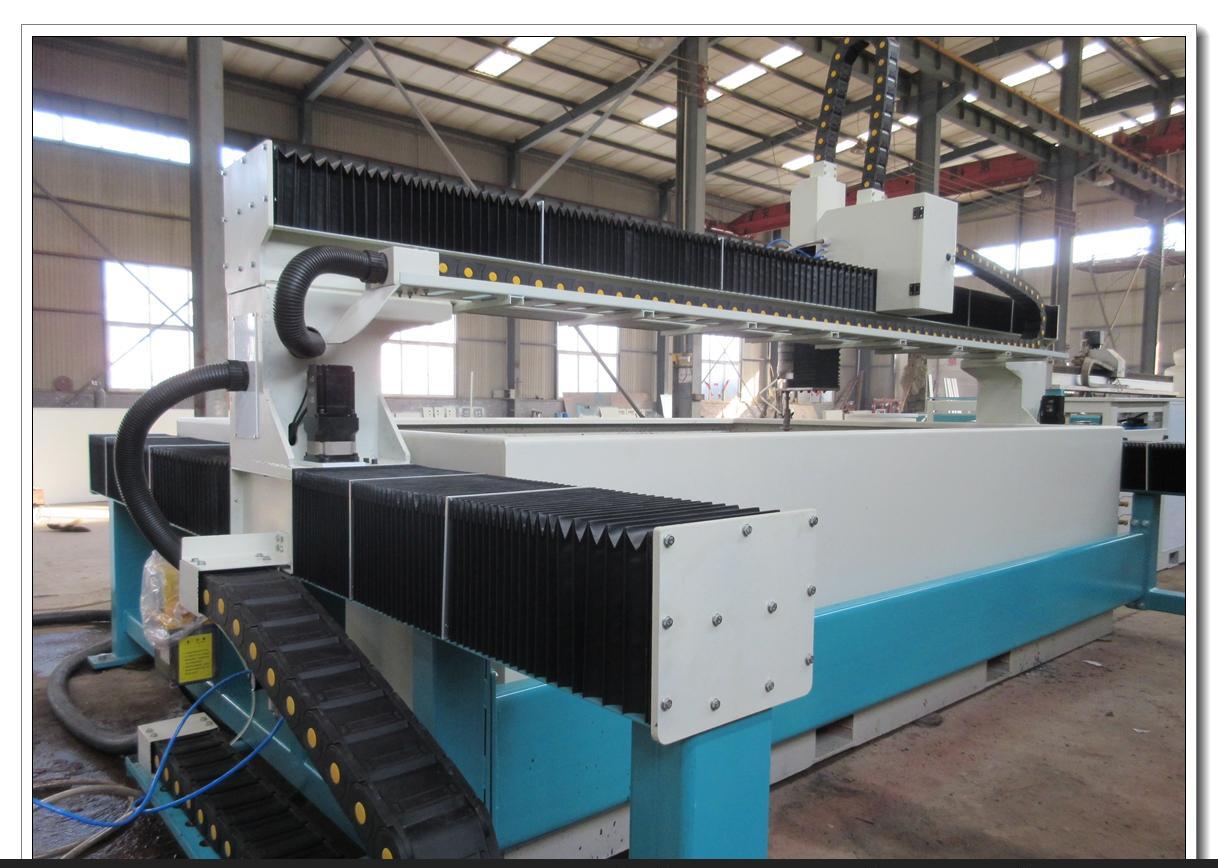

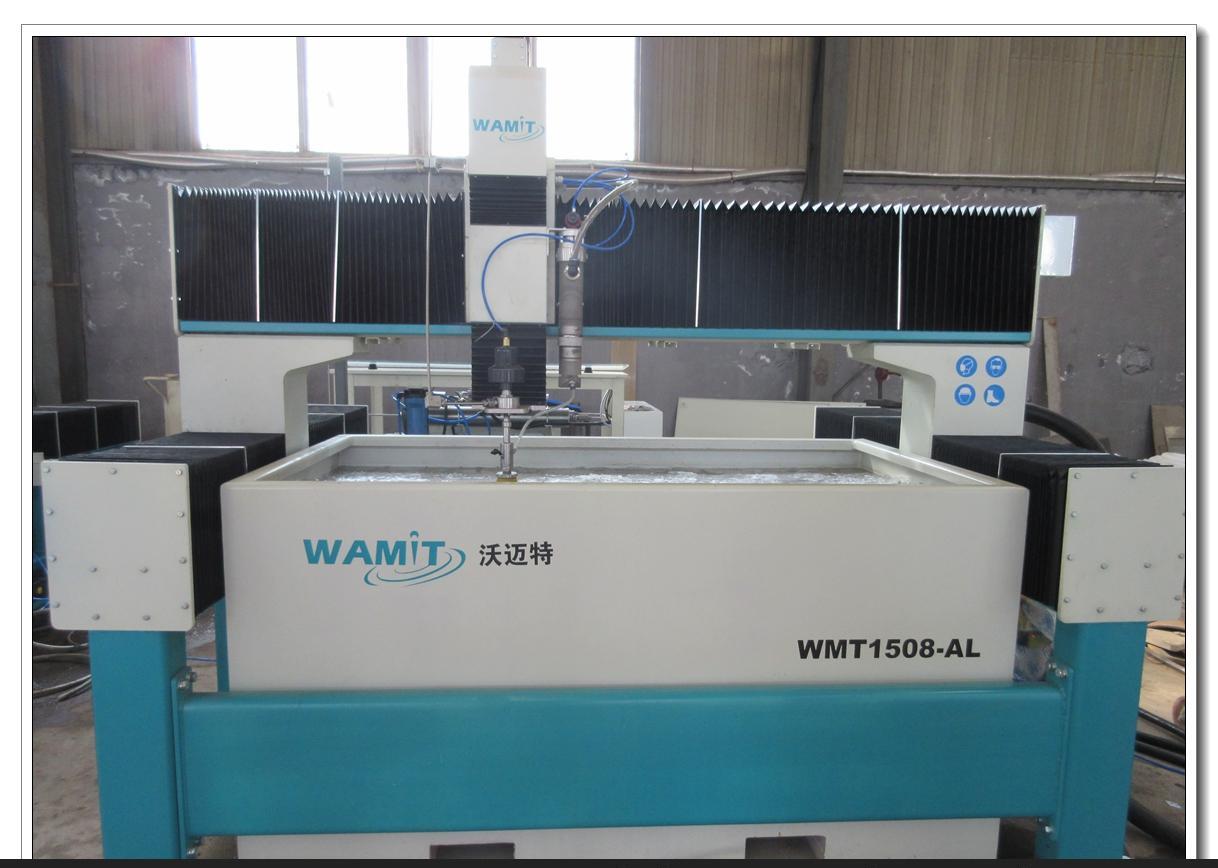

1、 数控切割平台

WMT1020AL 数控平台

工作台尺寸      ：1200mm´2200mm

X轴行程        ：1000mm

Y轴行程        ：2000mm

Z轴行程        ：170mm

结构型式        ：龙门式

龙门式平衡设计床身，坚固稳定，具有更高强度

数控运动机构与支撑工件的工作台为分体结构，杜绝切割过程中由于水的涌动而对切割精度影响

X.Y向采用新型迷宫式防护防沙防水双重专业保护，

X、Y向均采用台湾TBI高品质的滚珠丝杠和导轨，重型支撑， 保证零件加工精度，传动平稳，经久耐用。 Z向的全封闭升降机构设计使切割过程中反溅的沙和水不能侵蚀丝杠和导轨

集中自动润滑系统，使设备维护自动化。

内部元器件选用施耐德国际品牌，质量一流，工作可靠。

CNC控制系统  ： WASHING水切割专用控制系统

驱动电源和电机： 国际名牌日本安川YASKAWA交流伺服驱动电源和电机

重复定位精度  ：  ±0.05mm

切割精度      ：  ±0.1m

电源/Power supply：380VAC, 50Hz , 3 Phase

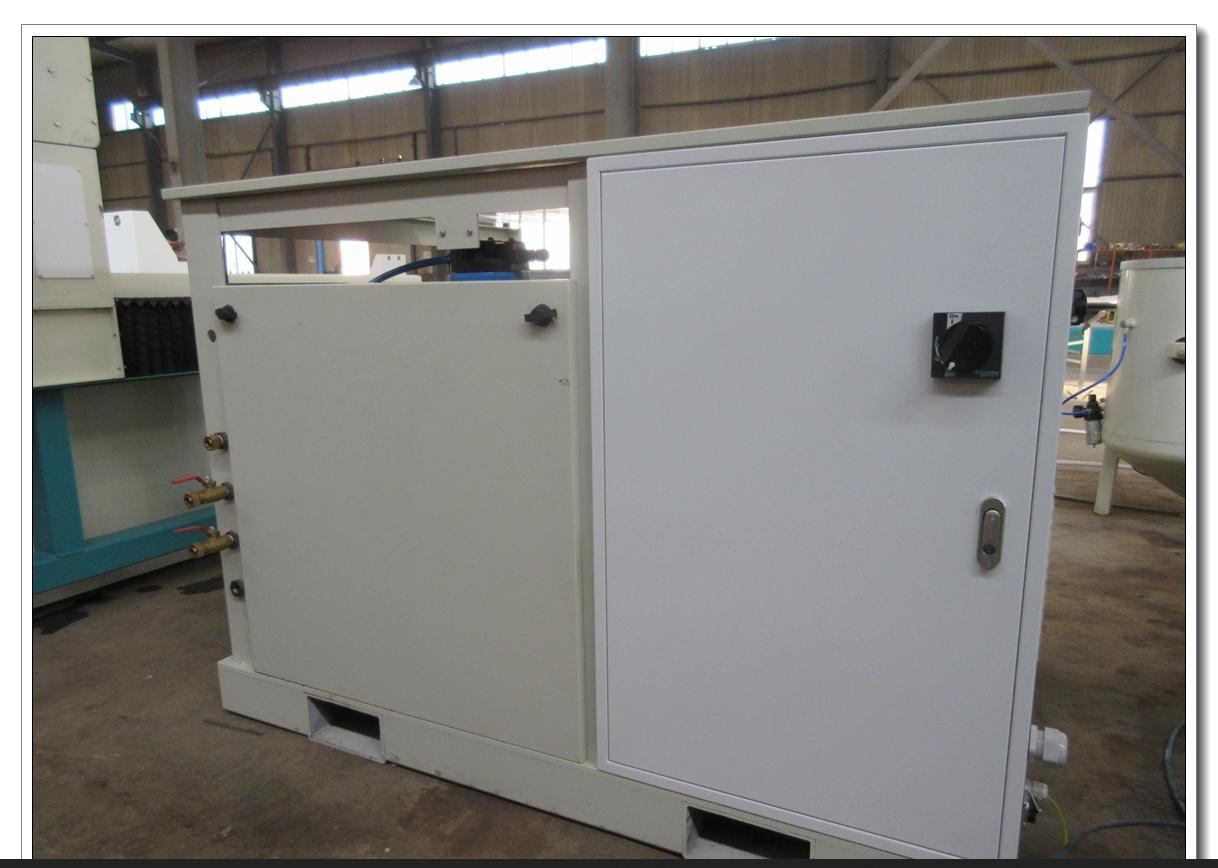

2、超高压系统

双向往复式增压缸系统

最高压力        ：60000Psi

增压比          ：20：1

工作压力        ：300 MPa-360 MPa

最大排水量      ：3.7l/min

进水压力        ：0.4MPa

主电机功率      ：37KW

增压器件及管路系统(高压缸、陶瓷活塞杆、高压密封、低压密封、高压管路、单向阀等)

单排式滤水系统（5Micron,1micron,串联）

手动调压功能

超压自动停机和欠压自动保护功能/

电源/Power supply：380VAC, 50Hz , 3 Phase

采用siemens电机与siemens高品质PLC控制

A10V071自动变量油泵，Schneider电气元件，具有较高的性能

本款高压系统主要部件均采用国际知名品牌产品，增压器高压部分采用台湾（原福禄台湾工厂）产品。整个高压系统严格按照国外系统标准及图纸制作，能确保设备24小时无间断稳定工作。

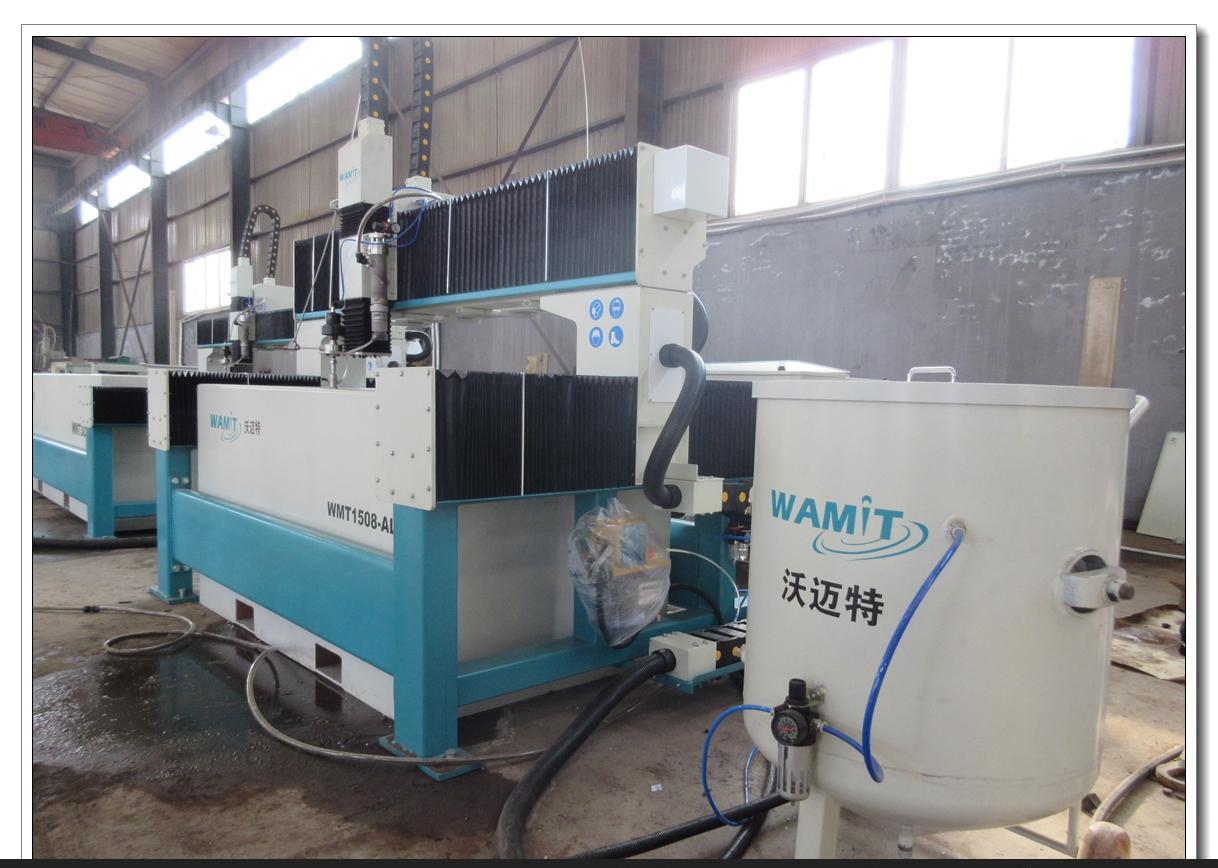

3、自动除砂系统

本产品是山东沃迈数控科技有限公司自主研发的实用新型除砂设备。产品设计合理，具有操作简单，除砂效率高，几乎无需维护的特点。沃迈特水切割除砂系统的出世，解决了全世界水刀用户清除废砂的难题。

产品专利号：ZL 2015 2 0539272.9

沃迈特水切割除砂系统特点：

1）、除砂不影响水刀正常切割工作

该除砂设备可以在水刀切割工作的同时，把吸砂头放入水刀水箱中，即可进行除砂工作。完成除砂的同时不会影响水刀正常工作。该设备完全避免了传统除砂必须停机、必须把水箱水抽干、挖完砂还要再次把水灌满水箱的诸多不便，为正常工作赢得了宝贵的时间。

2）、操作简单、除砂彻底、除砂速度快

该设备在操作上只需要5步就可以完成除砂工作：1、设备就位→2、接通气源→3、把吸砂头放入水箱→4、打开气源开关进行除砂→5、沉砂箱满停机倾倒废砂。该设备的除砂率在90%以上，在水箱积砂较多、泥巴和其他杂质（塑料纸、尼龙网、碎石等）较少的情况下，分离整个沉砂箱的废砂仅需60分钟左右。

3）、容量大

该设备直径为630（720）mm，高度达到2.1M，一次除砂多达460（610）L。例如2M×3M的水箱，一次清除3-4罐，就可以继续使用了。

4）、厚实的钢板、完美的液压系统

该设备罐体采用8mm厚钢板，在罐体内部集成了先进的水砂分离系统。底座采用20mm厚钢板，经久耐用。开关底座采用手动液压系统，并设有安全螺栓，使底座开关及密封变得简单、安全、方便。.

5）、动力强劲、稳定

设备采用先进的气动隔膜泵，在高压气体的驱动下，产生源源不断的高压水流，为快速除砂提供强有力的动力。

6）、环保节能

该设备整个除砂过程不损耗水箱中的水，不会造成水资源的浪费。

7）、移动灵活

该设备设置了供叉车叉挑使用的耳座，移动方便，一台除砂设备可以供多台水刀使用。

注：①、气源需用直径12mm气管，气体工作压力需要0.4-0.6MPa，气泵供气量需大于0.8m3/min。

    ②、在除砂前必须将除砂系统灌满清水！
