供应大熔深K-TIG深熔焊机单面焊双面成型技术设备厂家

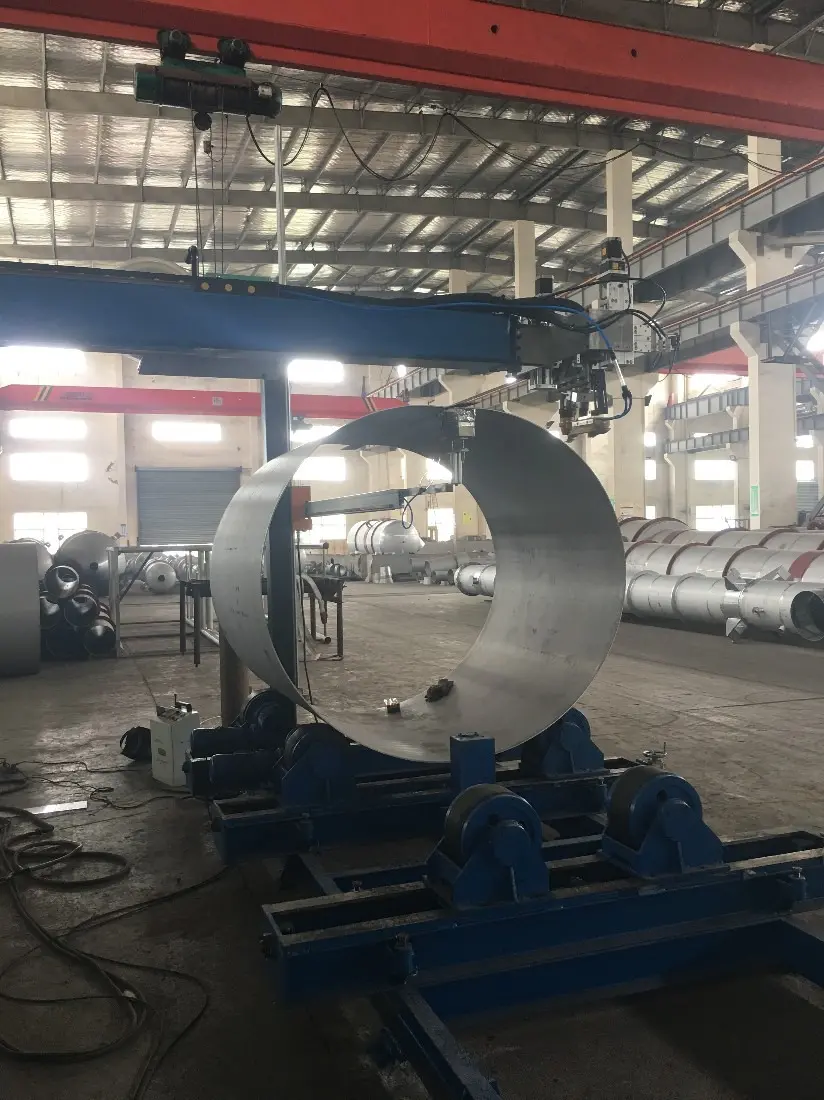

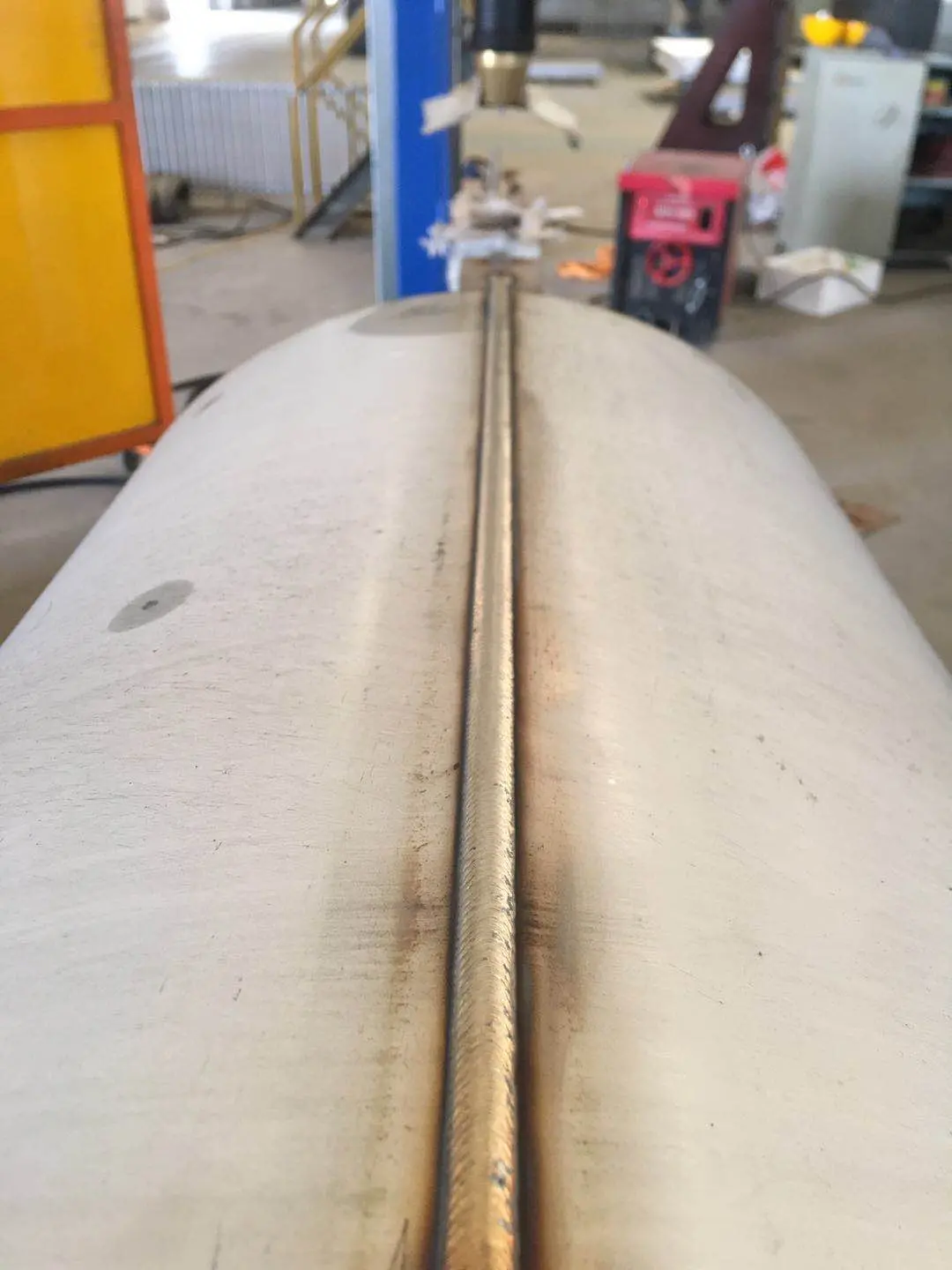

大熔深K-TIG焊接单面焊双面成型设备主要对象是压力容器行业，不锈钢，双相钢，镍基，钛合金起到重要的焊接，单面焊双面成型，不需开坡口，焊好背面不需在清根处理的，一次性可以焊透14mm直环缝，超高的焊接效率深受广大用户的认可，极大的降低了焊接成本，提高了生产效率。自动化程度越来越高。极大的推动了公司企业的未来发展。焊缝质量预发的越来越高。

传统的焊接方式已经无法满足现状机需求了。

S-TIG高熔深锁孔焊机在压力容器中的应用

摘要：压力容器在人们的生活中非常常见，其质量也影响着人们的生命财产安全。压力容器的制造需要多个过程，要想保证压力容器的质量，保护人们的生命财产安全不受就必须在制造压力容器的每个过程中都检查其操作质量，在这些过程中，*重要的是压力容器的焊接过程。其中焊接的工艺、焊接设备、焊接材料、检验结果、焊接环境等因素都会影响压力容器的质量。本文选取压力容器常用不锈钢钢材（含Ti合金钢），进行S-TIG焊接试验，分析S-TIG高熔深锁孔焊机的焊接实效。

*：压力容器；S-TIG；电弧参数

1高深熔锁孔S-TIG焊接系统简介1.1S-TIG焊接系统

高深熔锁孔S-TIG焊接系统（SWS-1000）是一种全新的弧焊系统，它通过对电弧的高效电磁压缩达到等离子电弧的效果，焊接时电弧能量集中，焊接过程中电弧压力与熔池液态金属的表面张力达成平衡，形成稳定的小孔效应，具备超强的穿透能力，可一次性焊透12mm一下的钢板，是一种介于氩弧焊（TIG）和等离子(plasma)之间的全新的焊接工艺。STIG弧焊技术是一种高速的全熔透焊缝焊接技术，在不开坡口的情况下一次性焊。16mm一下的金属材料（如钛合金），焊缝成型单面焊双面成型，焊接速度是普通钨极氩弧焊技术的5-10倍。背面焊缝宽度2-3毫米，正面焊缝宽度通常为板厚度的1.5倍左右，其焊缝为的母质层，没有多条融合线，完全消除了夹渣、气孔以及常见的焊缝缺陷。高效深熔弧焊的无波纹焊接熔池保证了盖面层的超高质量，不需要背面清根、表面抛光清洗与打磨。

1.2S-TIG焊接优势

1：S-TIG使用惰性气体作为保护气。惰性气体具有稳定性，不与金属物发生化学反应，是良好的保护性气体，在高温下也不会融入金属物。可见在焊接过程熔池的冶金反应中，惰性气体的作用明显，能够较好的控制焊接过程，且其应用范围较大，不论是抗氧化性弱的常规金属，还是黑色金属（熔点高），均能够使用。

2：S-TIG中的电弧在氩气中稳定性强。对其的焊接电流分析说明了小电流情况下（小于10A），其燃烧稳定性依旧良好。焊丝的填充需要经过电弧获得，对于热输入调控要求较高，S-TIG能满足薄板以及其他全位置的焊接需求，能较好完成单面焊双面成形的工艺要求。

3：由于填充焊丝并未经过焊接电流，在S-TIG中的熔滴过渡难题是不需考虑的，全程无焊渣飞溅，且成型后焊缝美观缺陷少。

2试验方法2.1焊前准备

在焊接前，不锈钢(钛合金)被切成大小为100mm×50mm的尺寸。由于钢材易氧化，在空气中生成的氧化膜极易吸收空气中的水分，妨碍接头熔合还使接头中出现气孔及夹杂等缺陷，要对焊丝进行仔细的焊前清理。实验前对板材先用钢丝刷进行打磨，再用丙酮进行擦洗去其表面油污。需要指出的是本试验所用的材料在焊前均进行干燥处理。

2.2 焊接过程

在前期准备的基础上，将待焊板材用夹具固定。闭合电源开关，打开水冷机、S-TIG电焊机，将TIG焊机中的焊枪的角度固定为45°，调节送丝角度。将TIG焊枪调节在板材上的入射点处，调节钨极高度h（钨极底端到板材的距离）及光弧间距Dla（钨极底端在板材上的投影）至设定值，本试验固定f为0mm，h为1.5mm，Dla为1.5mm。焊丝倾斜角度β可调。打开保护气体（高纯氩，设定保护气体流量为12L/min），将电焊机参数设定好，运行已编好的程序进行焊接。需要说明的是本实验所用的TIG焊机设为交流模式。

2.3.热处理过程

本文中的热处理工艺炉为JK4665高温箱，该电阻炉的额定功率高达4 kw，工作正常电压为220V交流电，加热温度为1200℃。在时效处理试验中，将炉温设定所需要的温度进行升温，达到设定温度后，打开炉门，将试样放在炉内，进行保温预订时间后，取出试样在空气中进行冷却至室温。进行固溶+时效处理时，同样地将炉温加热到预设温度，将试样放在炉内保温1h，快速取出，转移到冷却介质中进行冷却。而后取出试样进行时效处理，操作同上。为防止转移过程中过饱和固溶体发生分解，影响后续时效效果，要求淬火转移时间不超过30s。为防止淬火过程中试样变形和开裂所用的冷却介质为20℃的水。

2.4  焊后分析

（1）焊缝形貌及组织分析

焊后用肉眼观察接头表面，以对不同参数下的焊接接头成形进行初步的评判。处理接头时，对不同的参数，带锯逐一进行取样切割，截面进行后续的研磨处置，砂纸型号分别是400#、600#、800#。研磨后采用Keller腐蚀处置，对于焊缝进行扫描仪扫描操作，得到焊缝照片。评价接头中气孔的分布时，将焊缝用砂纸研磨至焊缝中心，进行腐蚀，在金相显微镜下在低倍数下观察，每个参数下取3个不同的区域进行组合，观察不同参数下气孔分布。

（2）力学性能分析

使用CSS拉伸试验机进行静拉伸试验。按标准ASTM E8 E8M – 11制定拉伸试样。为避免焊缝余高对性能测试结果的影响，本实验所有的拉伸试样正反面余高均被去除。拉伸前进行标定，选择标距为25mm，以进行断后伸长率的评定。为减小实验误差，每个参数下的接头测试3个试样，取平均值作为*终结果。选择与试样尺寸相匹配的夹块，先装下夹头，按旁边的操作手柄下降到合适高度将试样夹紧，在此过程许保证试样与上下夹具在同一轴线上。试验在常温下测定，拉伸速率为2mm/min。记录试验过程中的加载力和位移。

（3）微观成分及断口形貌分析

将不同处理态的样品切割成所需要的尺寸，试样制备与金相试样制备方法相同。采用ZEISS-SUPRA55场发射扫描电镜进行扫描，进行微观组织拍摄及成分分析。其中成分分析包括线分析和面分析。将静拉伸后的试样进行封袋保存，而后及时用扫描电镜进行断口形貌分析。
