TCL-1型磁粉探伤仪TCL-2磁粉探伤车磁粉探伤铁轨铁路磁粉探伤仪

一、用途及特点:

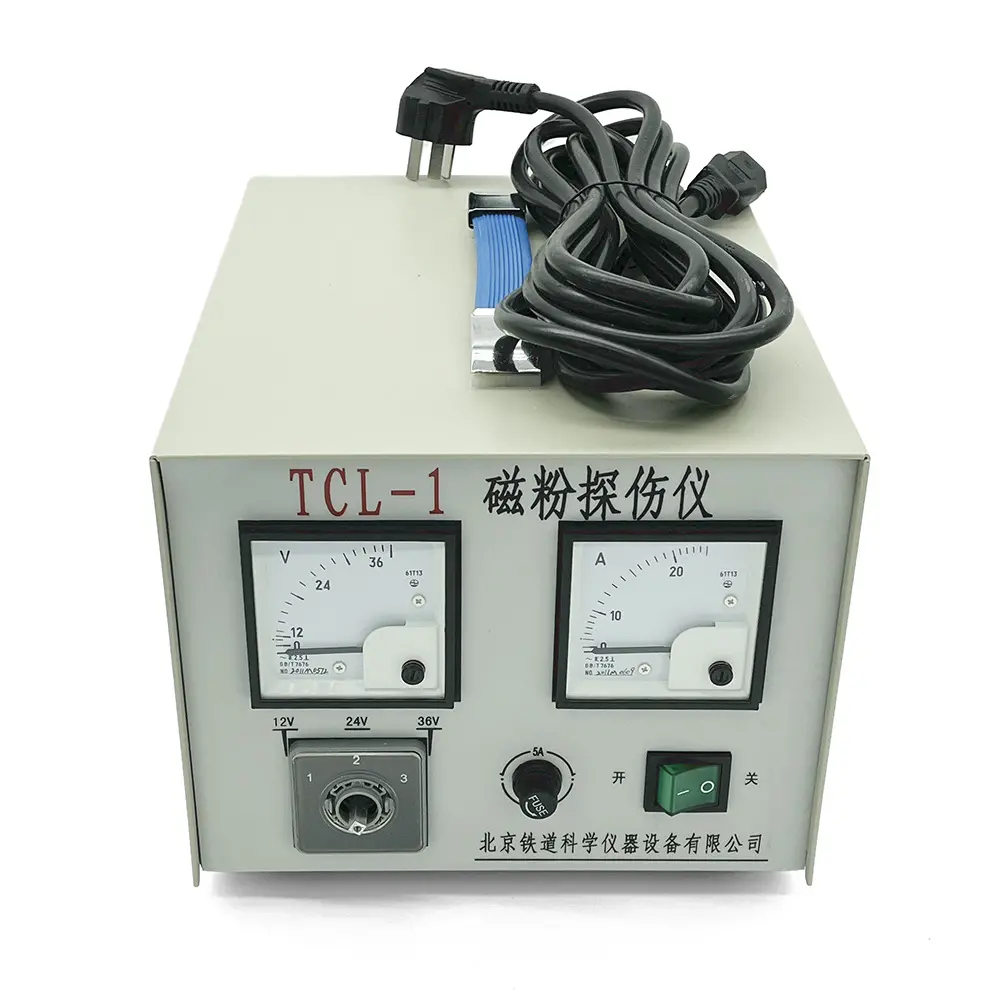

    TCL-1型磁粉探测仪是依据铁路钢轨，机车车辆部件表面探伤要求设计的便携式设备。
探伤仪的性能指标符合JB/T8290-2011《磁粉探伤机》标准TB/T1619--2010 《机车车辆车轴磁粉探伤》的要求。

二、工作原理:
    把工作置于探头磁场中，当磁力线通过被检测零部件时，在缺陷处就会产生散漏磁场。散漏在缺陷周围介质中的磁场能够吸引具有高导磁率的磁粉(Fe3O4)。磁粉聚集在缺陷上并显示出缺陷的位置和形状，以判断其缺陷性质。
三、使用方法:
   使用前先将电源开关拨到开的位置
1、仪器电源电压为AC220V,插电即可工作。
2、仪器输出电压为AC12V、AC24V、AC36V,可根据被检测工件调整，并选用探头。(选择开关1档为AC12V,2 档为AC24V，3档为AC36V,用时请注意电压表显示》。

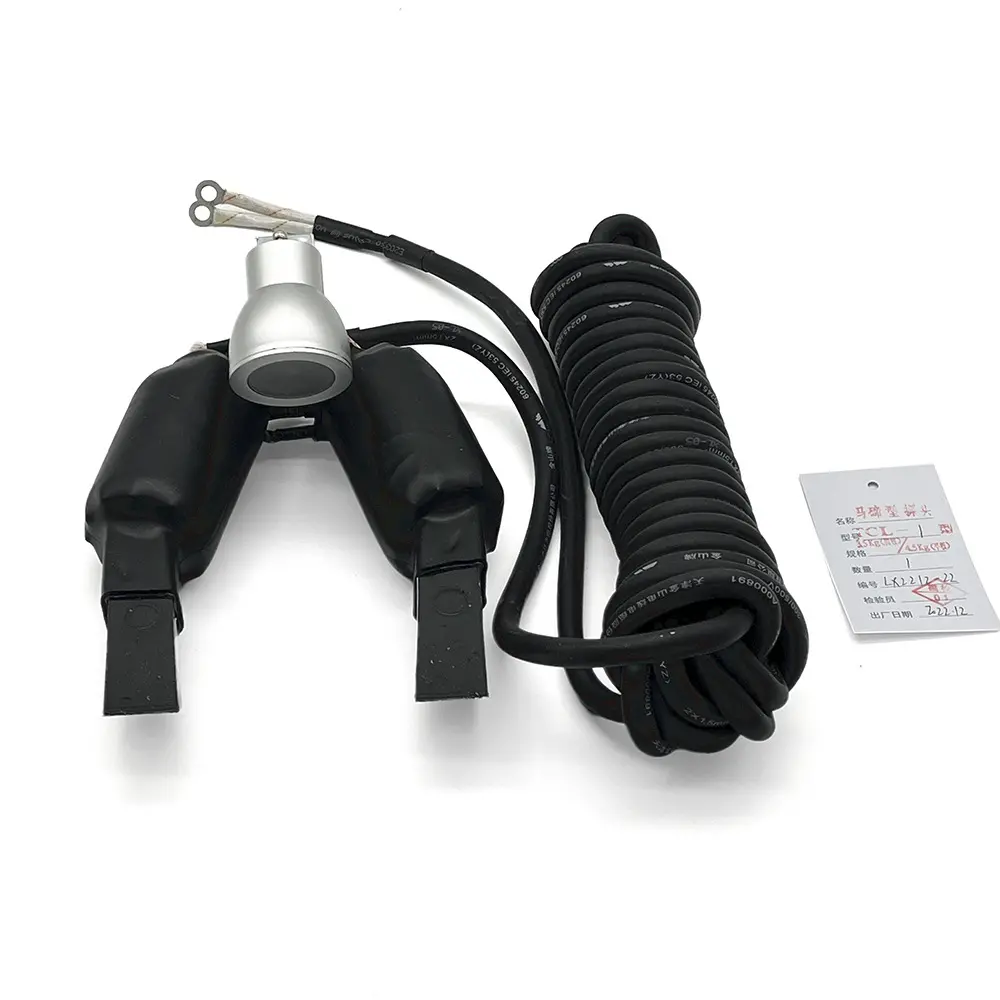

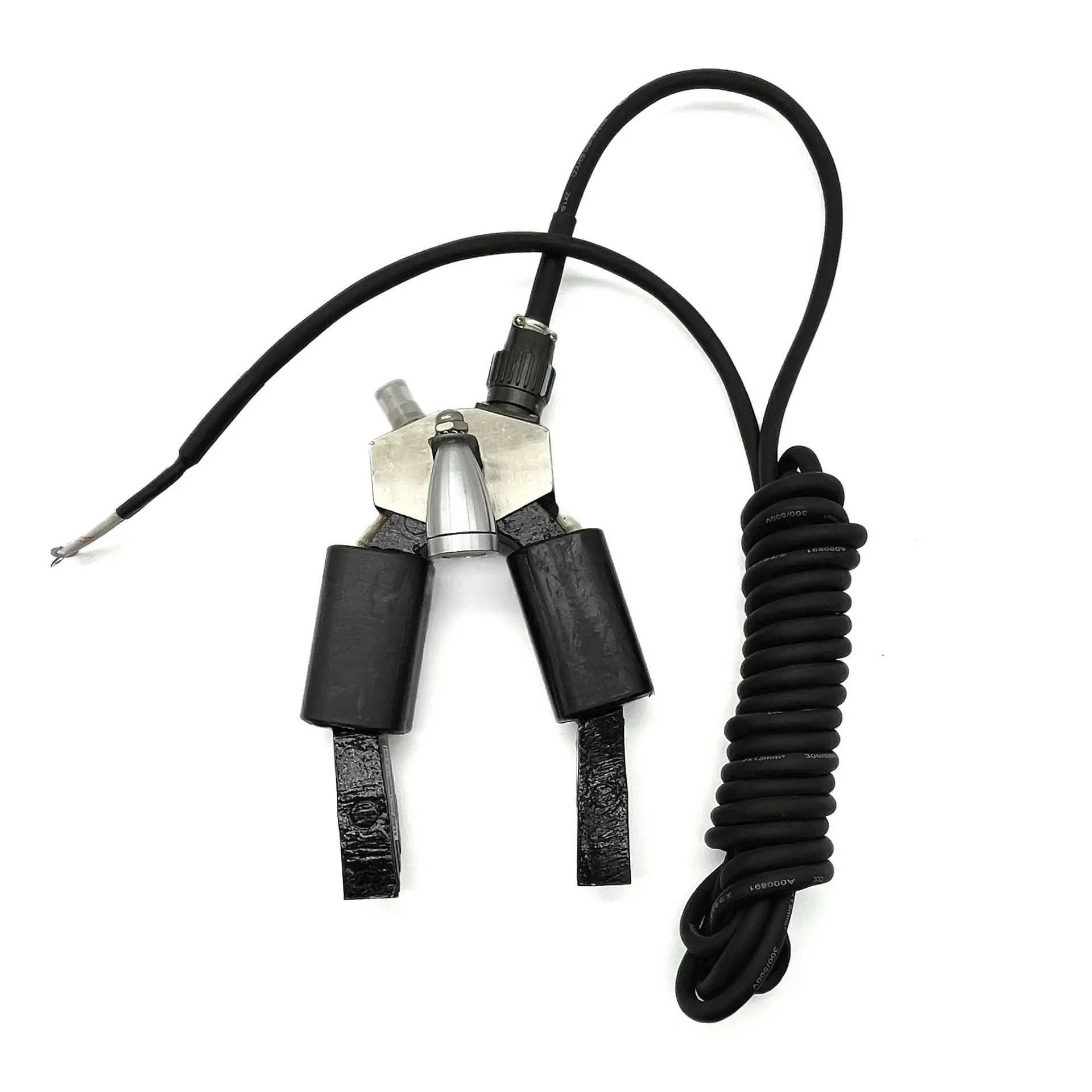

3、探头手柄部位设有开关，接通开关即可进行探伤。
四、注意事项：
1、不要空载接通探头开关，以免增加温开。
2、仪器使用完毕，应切断电源。
3、工作环境温度-25C~+40C。
4、空气相对温度不大于85%
5、不在含腐蚀性环境中工作

6、电网电压波动范围士10%。

7、仪器外壳的接地保护线应与电网接地线有良好接触。

8、本仅器和探头所用导线为4加和5m，若用户需加长，应相应增加导线截面，以防导线过长压降大影响仪器和探头正常工作。

五、仪器及附件：

TCL 仪器1台

电源线1付

说明书1份

六、技术指标：

1、工作电压: AC220V

2、输出电压: AC12V、AC24V、AC36V

3、变压器容量: 500VA

4、仪器外形规格: 280X220X 160 (mm)

5、整机重: 8.5Kg

七、仪器所配探头技术指标：
